Aparat pentru regula lui Ampere

Descriere

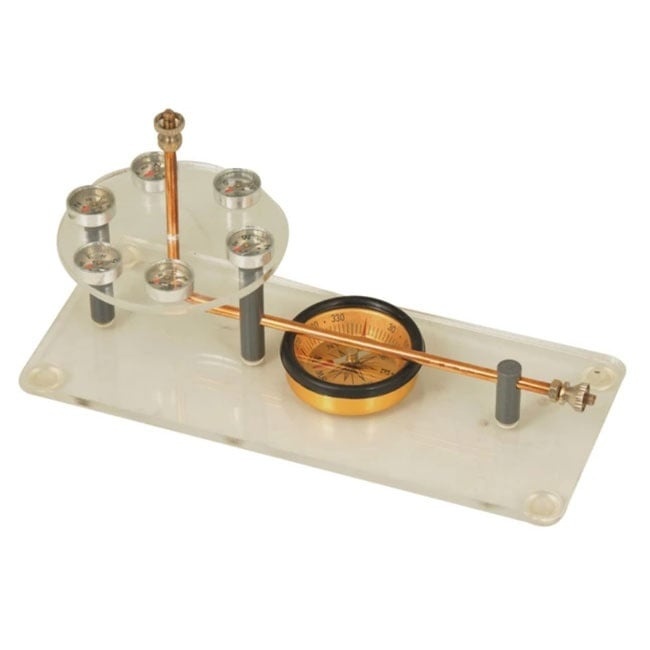

Acest aparat cu regula lui Ampere permite elevului să studieze câmpul magnetic din jurul unui conductor.

Un conductor masiv de alamă cu borne este montat pe o bază din plastic transparent.

Incluse de asemenea: 1x busolă mare de 45 mm și 6x busole mici de 16 mm.

Pe dispozitiv se pun cleme crocodil pe capetele tubului metalic și se conectează la o baterie. Pentru o ilustrare mai bună a fenomenului trebuie să folosim baterii de 4,5V, 6V. Plasăm busolele mici în jurul conductorului metalic vertical, iar busola mare sub cel orizontal.

De îndată ce curentul trece prin conductor, observăm schimbarea orientării atât a busolelor mici, cât și a busolei mari. De fapt, orientarea busolelor mici este astfel încât fiecare dintre ele este tangentă la cercul imaginar care creează câmpul magnetic.
