Set Joystick Shield

Descriere

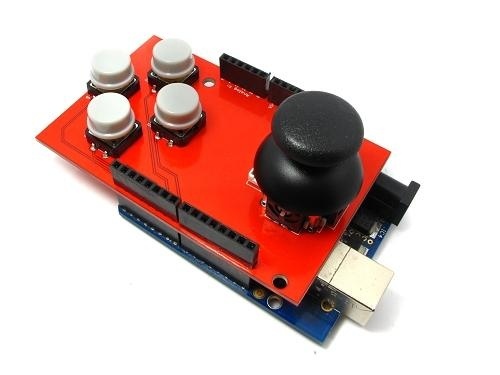

Kit-ul Joystick Shield conține toate piesele de care aveți nevoie pentru a dota Arduino-ul dvs. cu un joystick! Shield-ul se montează peste Arduino și îl transformă într-un controller simplu. Cinci butoane momentane (4 butoane de selecție joystick) și un joystick cu două axe oferă Arduino-ului dvs. funcționalitate la nivelul vechilor controllere Nintendo. Este necesară lipirea, dar este relativ ușoară și necesită unelte minime. Avem chiar și un ghid pas cu pas!

Butoanele momentane sunt conectate la pinii digitali Arduino 2-6; când sunt apăsate, vor trage pinul la nivel scăzut (utilizând pull-up-urile interne ale Arduino). Mișcarea verticală a joystick-ului va produce o tensiune analogică proporțională pe pinul analogic 0, în mod similar, mișcarea orizontală a joystick-ului poate fi urmărită pe pinul analogic 1.
